加工台面为2,500ｘ1,300mm，配有吸尘装置，可加工CFRP等新材料的机械。具有攻丝的功能，最适合平板加工的机器。
ER-131MC-2513/P
■ 深受好评的ER系列，可装载8把刀具的机型

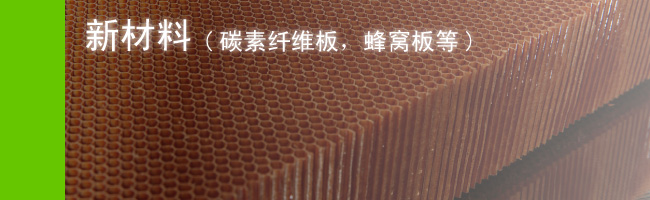

■ 适合于CFRP，树脂等大平板合成材料的加工
■ 可1次完成多道工序
| |
ER-131MC-2513/P |
| 行程 |
X轴 (主轴左右移动) |
2,500 mm |
| Y轴 (台面前后移动) |
1,300 mm |
| Z轴 (主轴上下移动) |
150 mm |
| 台面 |
大小 |
2,500 × 1,300 mm |
| 数 |
1 |
| 主轴 |
轴数 |
1 |
| 转速 |
15,000 r.p.m. |
| 电动机 |
2.2/3.7 kW |
| 轴端 |
NT30 |
| 快速移动速度 |
30 m/min |
| 刀具交换 |
|
8把 |
| NC系统 |
HEIAN-FANUC |
实现高刚性，精密加工的5轴加工机。主轴倾斜时也能吸尘，使工作环境得到了进一步的改善。可使用工件盘实现快速工序转换，以提高生产效率。同时，为保持精度，采用刀具长度自动测量，自动补偿功能。此外，具有防止油掉落到材料上等的措施，对高质量管理的加工条件也能满足要求。
NC-151MC-3415
| |
NC-151MC-3415 |
| 行程 |
X轴 (台面前后移动) |
3,400 mm |
| Y轴 (主轴左右移动) |
1,900 mm |
| Z轴 (主轴上下移动) |
600 mm |
| B轴 (主轴倾斜) |
± 105° |
| C轴 (主轴旋转) |
± 180° |
| 台面 |
大小 |
1,500 × 3,400 mm |
| 数 |
1 |
| 快速移动速度 |
X,Y轴 |
30 m/min |
| Z轴 |
10 m/min |
| 主轴 |
轴数 |
1 |
| 转速 |
12,000 r.p.m. |
| 电动机 |
7.5/11 kW |
| 轴端 |
NT40 |
| 刀具交换 |
16把 |
| NC系统 |
HEIAN-FANUC |
|
