产品信息开榫机>双支持型





TRN

最大加工宽度 履带有效长度
3500mm 4000mm
1250mm
TRN-1208F/3500
TRN-1208F/4000
1850mm
TRN-1808F/3500
TRN-1808F/4000
2450mm
TRN-2408F/3500
TRN-2408F/4000
3050mm
TRN-3008F/3500
TRN-3008F/4000




■履带链
有标准履带和细型履带。
最小加工宽度,标准履带为240 mm,细型履带为160 mm。
履带片采用耐磨性良好的高级球墨铸铁和特殊塑料板,对各种加工材料均能提供最适合的切削速度,确保加工精度。

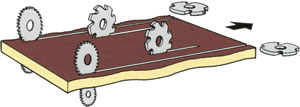

■刀轴
TRN系列可配备6个以上的刀轴。
采用精密特殊设计的电动机,将刀轴直接安装在轴端上,以确保加工材料的准确定位。为使旋转平稳,采用了精密的滚珠轴承和大直径的刀轴。采用适当的刀具,可进行准确,漂亮的加工。

■封闭型
为使工作环境良好,可选用向上开启式或拉门式的封闭罩。


向上开启式封闭罩
拉门式封闭罩




  TRN-1208F/3500
TRN-1208F/4000
TRN-1808F/3500
TRN-1808F/4000
TRN-2408F/3500
TRN-2408F/4000
TRN-3008F/3500
TRN-3008F/4000
加工尺寸 宽度 240~1,250 mm 240~1,850 mm 240~2,450 mm 240~3,050 mm
最大厚度 100 mm
最大长度(后爪) 750 mm
刀轴 圆锯轴 输出 5.5 kW × 2
转速 3,600 r.p.m.
刀具直径 φ305 mm
划线轴 输出 0.75 kW × 2
转速 3,600 r.p.m.
刀具直径 φ203 mm
横轴 输出 3.7 kW × 2
转速 3,600 r.p.m.
刀具直径 φ254 mm
立轴 输出 3.7 kW × 2
转速 3,600 r.p.m.
刀具直径 φ254 mm
材料传送 电动机输出 2.2 kW
快速移动速度 4~18 m/min. (无级变速)
机器 链子表面高度 900 mm
占地面积 3,850 × 4,500
mm
4,450 × 4,500
mm
5,050 × 4,500
mm
5,650 × 4,500
mm
重量 5,200 kg 5,500 kg 5,800 kg 6,100 kg

*上述为60Hz时的规格。上面的圆锯轴/划线轴为一体式。 可选项变更规格。请商谈。


  有各种用途的系列产品。可按照顾客的用途提供最适合的机种。有关机器规格和控制装置请商谈。

  ■NC控制


带电脑功能的数控系统FANUC30i系列

- 带电脑功能的数控系统FANUC30i系列
  - 最大20轴控制
  - 同时8轴控制
  - 液晶彩色画面
  - 触摸屏操作
  - 全世界的支持体制
  - 位置设定单位1/100 mm
  - USB存储器或PC卡数据保存



  ■数字控制(最大3轴)



- 输入数字,按下按钮就能自动定位。
  - 切削宽度和厚度可控。
