汽车模型加工机。主轴能倾斜/旋转，可避免与工件相撞，进行3维物件的加工。满足汽车行业高质量管理的要求。除了具有防止油滴落到材料上的措施以外，还采取了防音/防尘措施和防止刀具飞出的全封闭罩，使工作环境更加得到了改善。在精度管理上采用了Scale Feedback和主轴冷却。同时，更换刀具时自动测长/自动测量，始终保持精密。为最新设计的诞生而尽力。
| |
NC-151MC-2015/M |
| 行程 |
X轴 (主轴左右移动) |
2,300 mm |
| Y轴 (台面前后移动) |
1,800 mm |
| Z轴 (主轴上下移动) |
600 mm |
| B轴 (主轴倾斜) |
± 105° |
| C轴 (主轴旋转) |
± 180° |
| 台面 |
大小 |
1,500 × 2,000 mm |
| 数 |
1 |
| 快速移动速度 |
X , Y轴 |
30 m/min |
| Z轴 |
10 m/min |
| 主轴 |
轴数 |
1 |
| 转速 |
18,000 r.p.m. |
| 电动机 |
7.5/11 kW |
| 轴端 |
NT40 |
| 刀具交换 |
|
20把 |
| NC系统 |
HEIAN-FANUC |

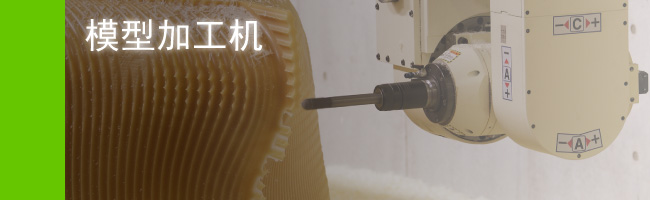

 是1：1汽车模型加工机。能忠实地再现汽车复杂的三次元曲面。因为是1：1模型，加工机也就有那么大,但能直接感受批量生产车，是设计阶段中不可缺少的机器。利用倾斜轴可以1次完成大型模型的切削加工。
| |
NG-151MC-3165 |
| 行程 |
X轴 (主轴前后移动) |
6,500 mm |
| Y轴 (主轴左右移动) |
3,500 mm |
| Z轴 (主轴上下移动) |
2,100 mm |
| A轴 (主轴倾斜) |
± 110° |
| C轴 (主轴旋转) |
± 210° |
| 台面 |
大小 |
3,100 × 6,600 mm |
| 数 |
1 |
| 主轴 |
轴数 |
1 |
| 转速 |
20,000 r.p.m |
| 电动机 |
11/15 kW |
| 轴端 |
HSK-63F |
| 刀具交换 |
|
12把 |
| NC系统 |
|
HEIAN-FANUC |
加工木模的机器。全封闭型，可在良好的工作环境中实现精密切削。
| |
NC-151MC-2616 |
| 行程 |
X轴 (主轴左右移动) |
2,200 mm |
| Y轴 (台面前后移动) |
3,400 mm |
| Z轴 (主轴上下移动) |
700 mm |
| B轴 (主轴倾斜) |
±90° |
| C轴 (主轴旋转) |
±180° |
| 快速移动速度 |
X轴 |
24 m/min. |
| Y轴 |
24 m/min. |
| Z轴 |
10 m/min. |
| B轴 |
3000°/min. |
| C轴 |
3000°/min. |
| 台面 |
大小 |
2,600 × 1,600 mm |
| 主轴 |
轴数 |
1 |
| 转速 |
5,000 r.p.m |
| 电动机 |
7.5/11kW |
| 轴端 |
NT40 |
| 刀具交换 |
|
16把 |
| NC系统 |
HEIAN-FANUC |
能高速，精密地加工化学木材，泡沫材料等的模具。实现精密切削。
| |
NC-131MC-2613 |
| 行程 |
X轴 (主轴左右移动) |
2,600 mm |
| Y轴 (台面前后移动) |
1,300 mm |
| Z轴 (主轴上下移动) |
450 mm |
| 快速移动速度 |
X轴 |
40 m/min. |
| Y轴 |
40 m/min. |
| Z轴 |
10 m/min. |
| 台面 |
大小 |
2,600 × 1,300 mm |
| 主轴 |
轴数 |
1 |
| 转速 |
10,000 r.p.m |
| 电动机 |
5.5/7.5 kW |
| 轴端 |
NT40 |
| 刀具交换 |
|
16把 |
| NC系统 |
HEIAN-FANUC |
|
|
