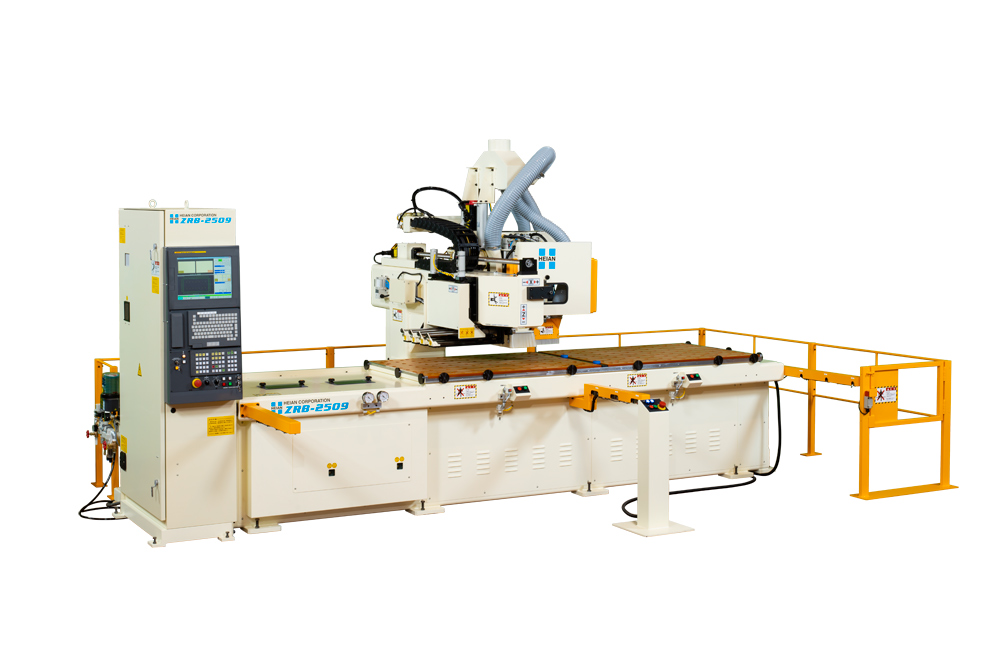

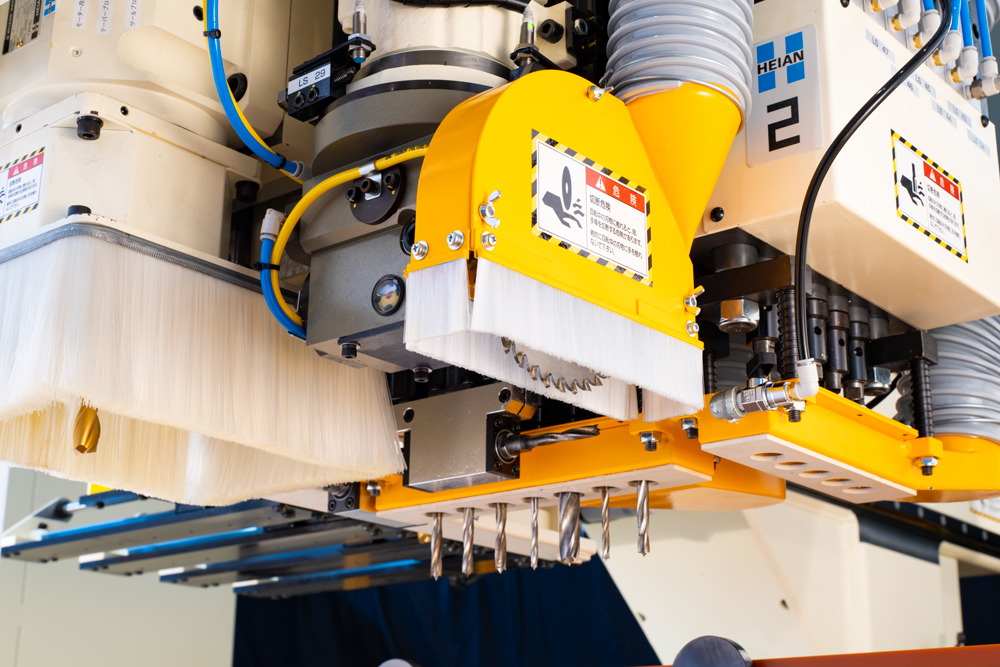

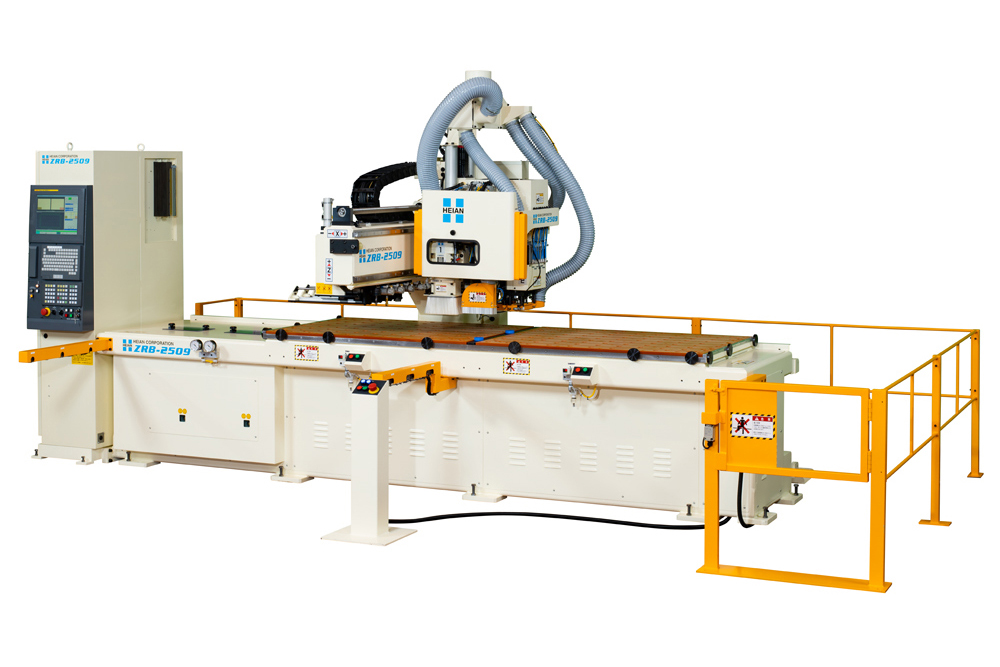

・ATCルータ軸、90°旋回式鋸軸を搭載し各種加工に対応。
・高生産性を追求し、2ゾーンテーブルを採用。

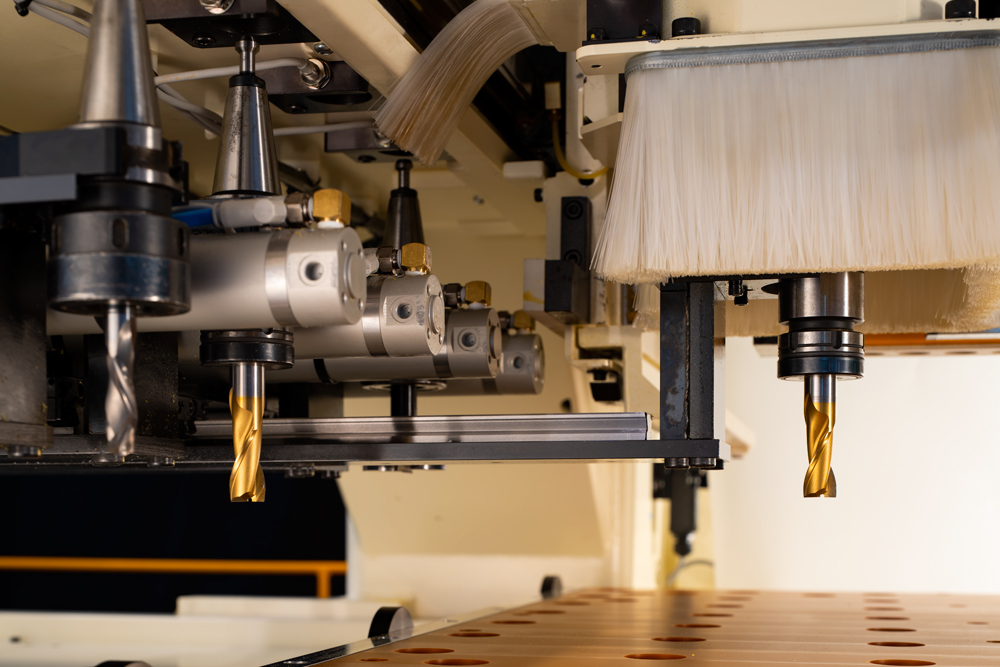

| 主軸 | No.1 | ﾙｰﾀ軸 3.7KW(ｸﾞﾘｽ封入式) 18,000min-1 |
| ﾏｶﾞｼﾞﾝ4本 | ||

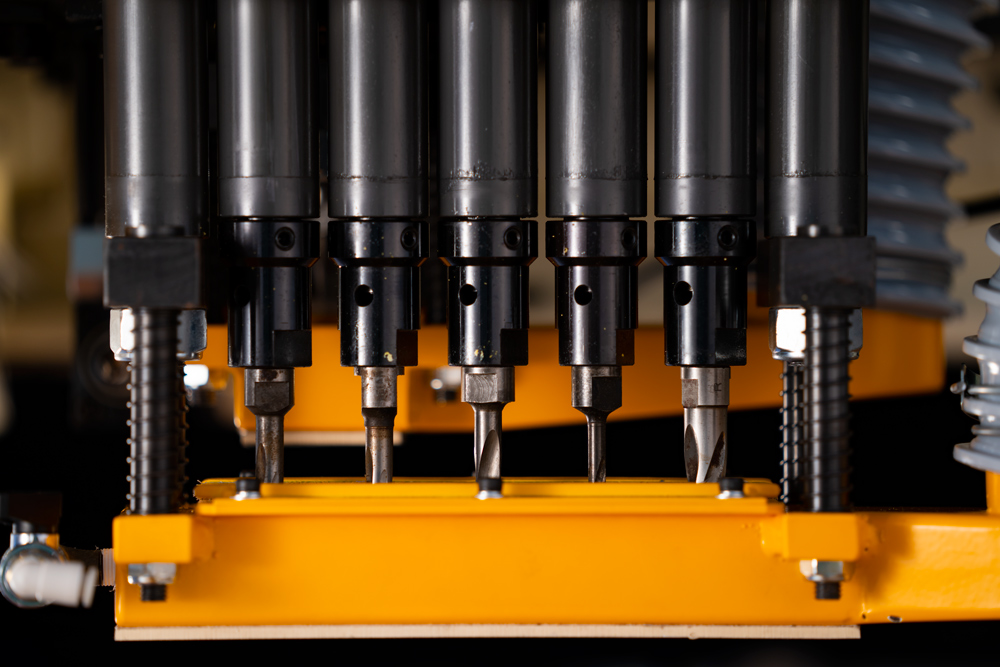

| No.2 | ﾌﾚｷｼﾌﾞﾙﾎﾞｰﾘﾝｸﾞ軸 1.5KW 4,500min-1(60HZ) L型垂直12軸 | |

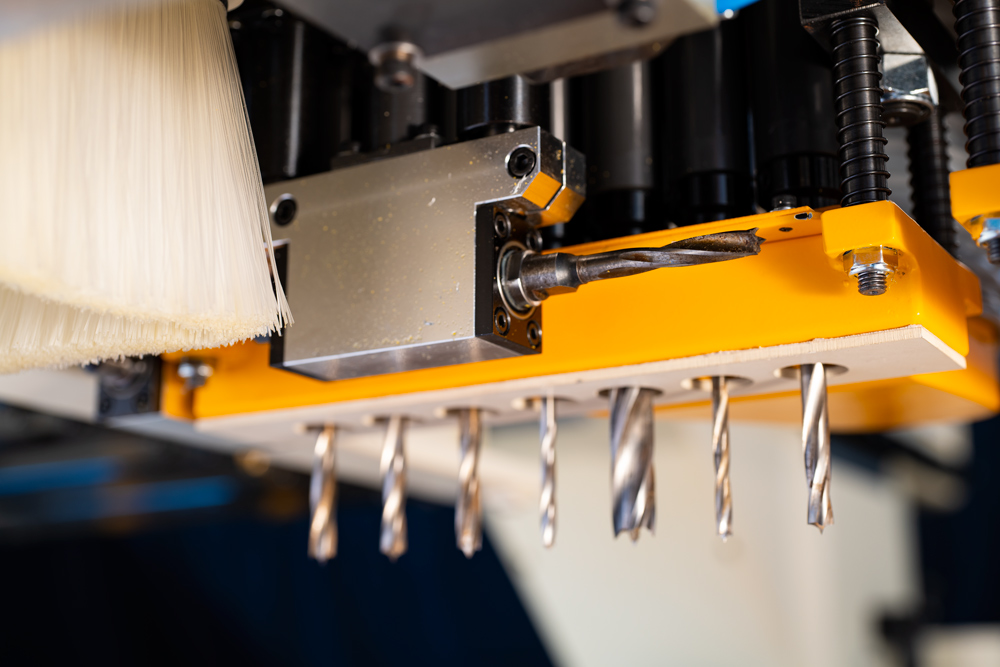

| 横列 垂直軸30mm ﾋﾟｯﾁ7軸, 水平両頭軸2軸(X並行1軸 / Y並行1軸) | ||
| 縦列 垂直軸30mm ﾋﾟｯﾁ5軸 | ||
| No.3 | 90ﾟ旋回式鋸軸 1.8KW 5,000min-1(軸径φ25.4mm / 鋸径φ150mm / 締代3mm) | |
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 1,250mm × 900mm 2ｿﾞｰﾝ式吸着横長ﾃｰﾌﾞﾙ（2,550mm × 900mm） |
| 吸着ﾌﾞﾛｱ | 2.2KW × 2 | |
| ｽﾄﾛｰｸ早送り速度 | X軸(ﾍｯﾄﾞ左右) | 2,900mm･80m / min |
| Y軸(ﾍｯﾄﾞ前後) | 1,330mm･40m / min | |
| Z軸(ﾍｯﾄﾞ上下) | 140mm･10m / min | |

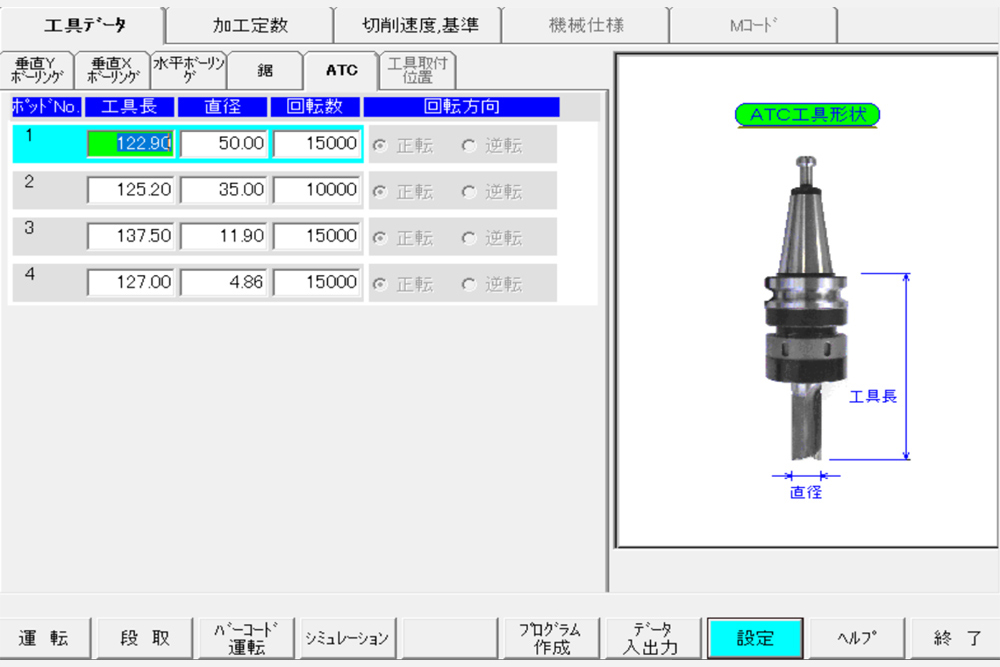

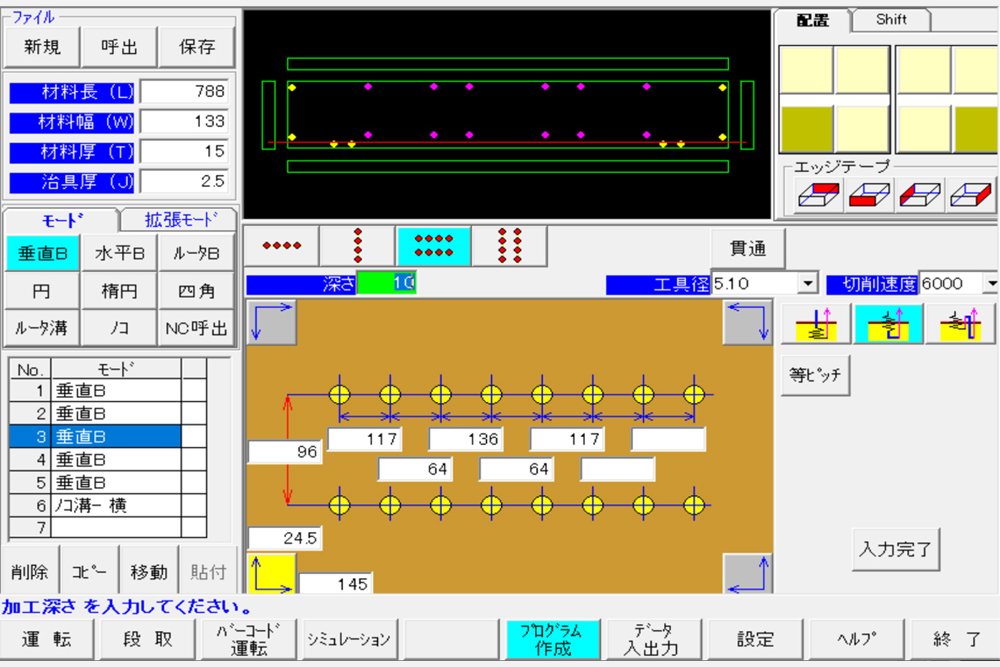

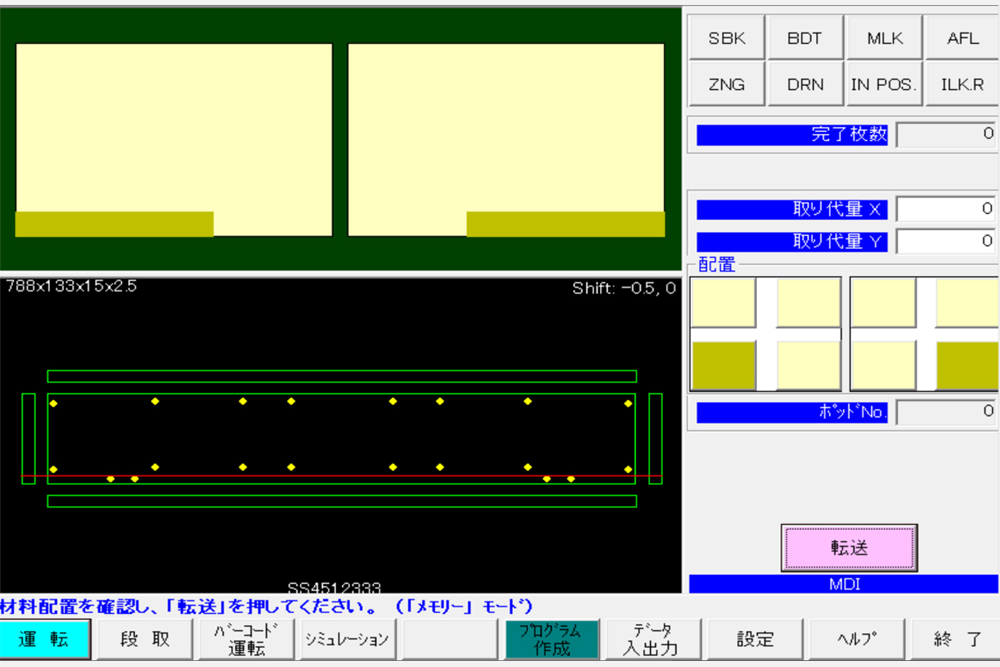

| その他 | 対話ｿﾌﾄ | HEIAN-PRO |

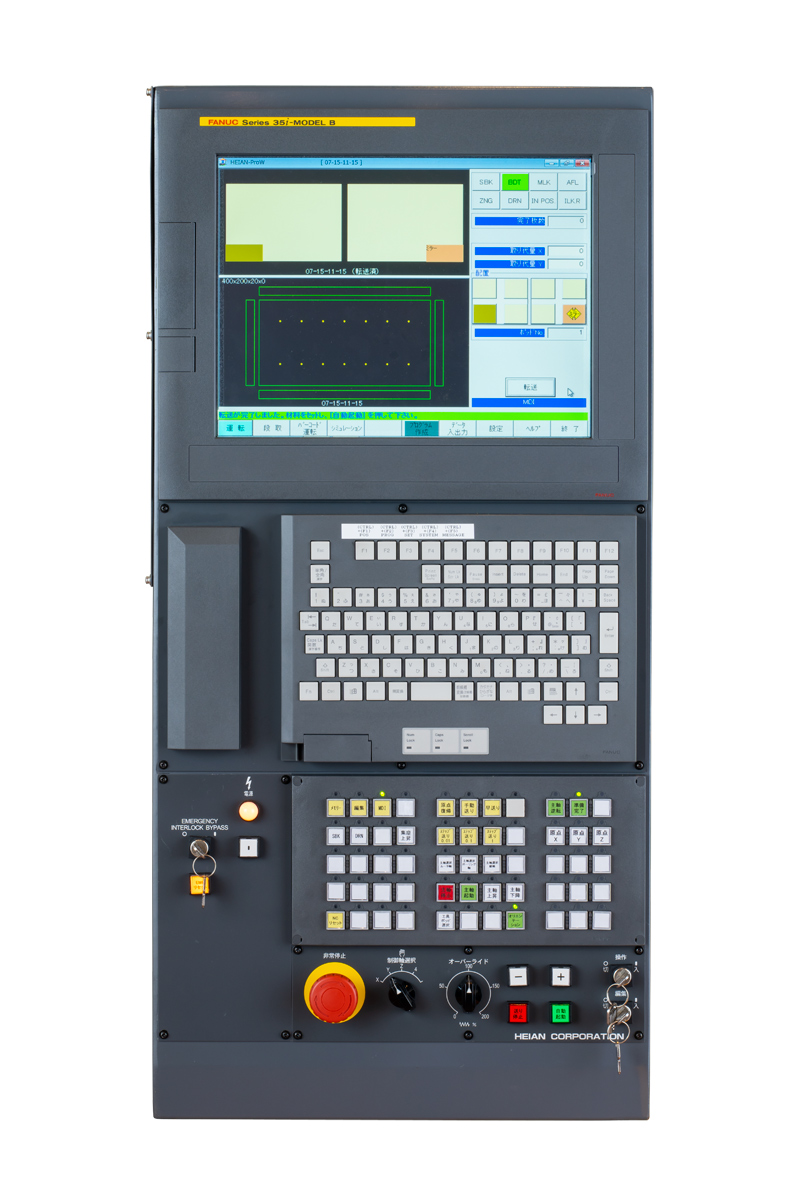

| NC装置 | HEIAN-FANUC | |
| 所要圧縮空気 | 0.5MPa | |
| 機械本体寸法 | 5,050mm × 2,770mm × 2,300mm | |
| ｵﾌﾟｼｮﾝ | 主軸 | 「ATC有り」または「ATC無し」の選択が可能 |
| 「鋸軸」「水平ﾎﾞｰﾘﾝｸﾞ軸」不要の場合は取り外し対応可能 | ||
| 鋸軸から単独ﾄﾞﾘﾙ軸への変更可能 | ||
| 垂直ﾎﾞｰﾘﾝｸﾞﾋﾟｯﾁ | 垂直ﾎﾞｰﾘﾝｸﾞﾋﾟｯﾁは「30 ㎜ﾋﾟｯﾁ」または「32 ㎜ﾋﾟｯﾁ」 | |
| ［標 準］ 横列7軸 / 縦列5軸 ※30mm ﾋﾟｯﾁの場合 |
||
| ［ｵﾌﾟｼｮﾝ］ 横列6軸 / 縦列5軸 ※32mm ﾋﾟｯﾁの場合 |
||

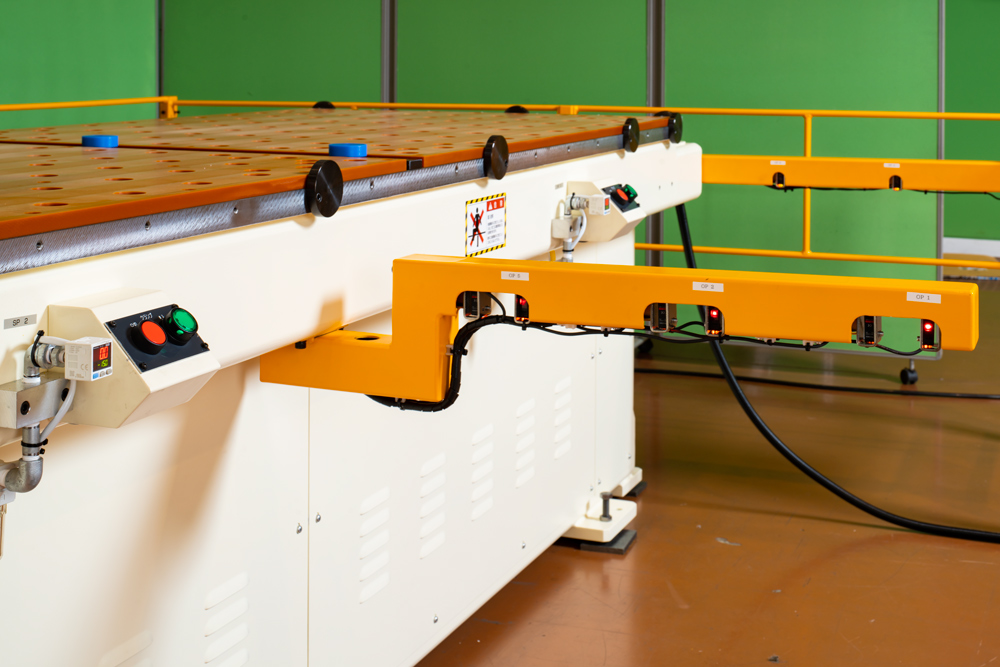

| 定規 | ﾃｰﾌﾞﾙ左右前面に昇降式定規取付 | |
| ﾃｰﾌﾞﾙ前面・側面に材料ｸﾗﾝﾌﾟｼﾘﾝﾀﾞ取付 | ||
| 円盤定規の固定をｸﾗﾝﾌﾟﾚﾊﾞｰ式に変更可能（標準時ﾎﾞﾙﾄによる固定） |
