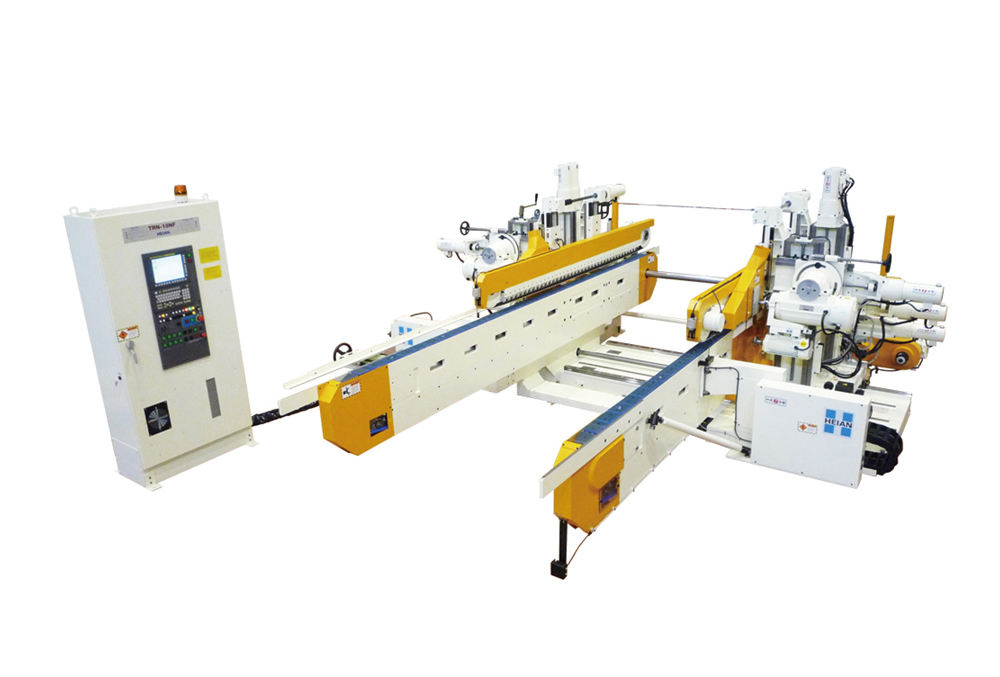

ダブルエンドテノーナーTRN-1808N13F/4000
・より多くの刃物軸搭載を可能にしたダブルサポート型。
・刃物軸、加工材寸法等、様々な項目をお客様の仕様にカスタマイズが可能。
| 加工寸法 | 幅 | 240～1,850mm |
| 厚さ | MAX100mm | |
| 奥行き（後爪) | MAX1,250mm(後爪) | |
| 主軸 | 上鋸軸 | 5.5KW x 2軸 3,000-1(50HZ) ﾀﾞｳﾝｶｯﾄ |
| 毛引軸 | 0.75KW x 2軸 3,000-1(50HZ) ﾀﾞｳﾝｶｯﾄ | |
| 下横軸 | 3.7KW x 2軸 3,000-1(50HZ) ﾀﾞｳﾝｶｯﾄ | |
| 立軸 | 3.7KW x 2軸 3,000-1(50HZ) ﾀﾞｳﾝｶｯﾄ | |
| 材料送り | 送りﾓｰﾀ | 2.2KW x 1 |
| 送り速度 | 4～15m/min | |
| ｷｬﾀﾋﾟﾗﾁｪｰﾝ高さ | FL + 930mm | |
| ｺﾗﾑ開閉 | 開閉用ﾓｰﾀ | 1.25KW |
| 開閉速度 | 0.5m/min | |
| 制御軸 | 上鋸軸/毛引軸 | 左右 X 2 2軸 |
| 下横軸 | 上下･左右 X 2 4軸 | |
| 立軸 | 上下･左右 X 2 4軸 | |
| ｺﾗﾑ開閉 | 左右 X 1 1軸 | |
| 木押え | 上下 X 2 2軸 | |
| その他 | 集塵口径 | φ100 x 4口(上鋸･毛引)，φ125 x6口(毛引後部･下横･立軸)， |
| 機械本体寸法 | 4,112mm x 4,968mm x 1,856mm |
