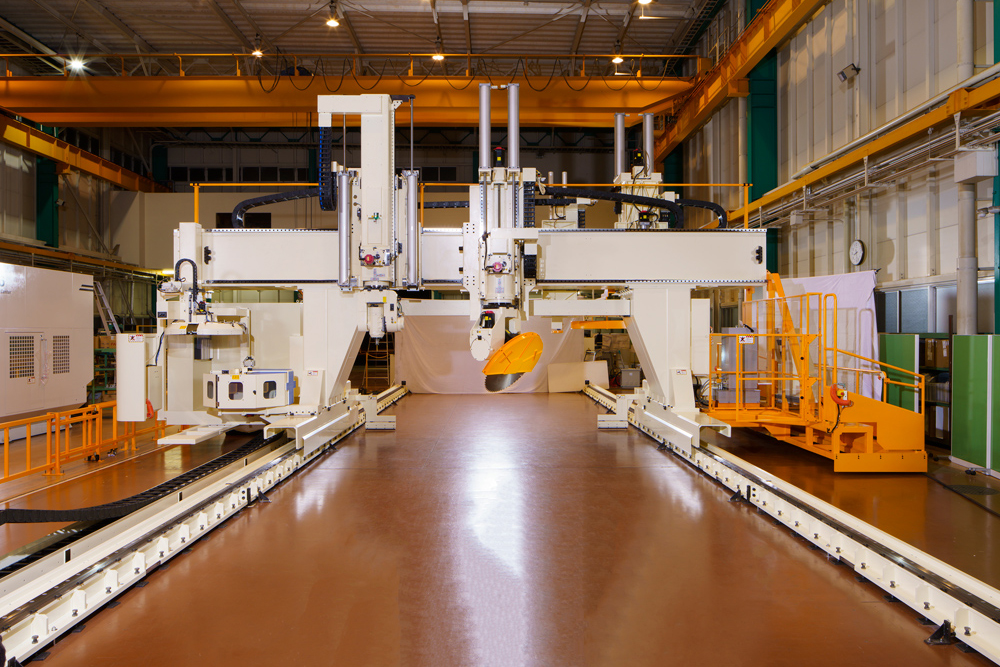

NG-5161PBCSMC-30120 ガントリー式大断面CLT加工機 NG-5161PBCSMC-30120
SPEC 製品仕様 SPEC

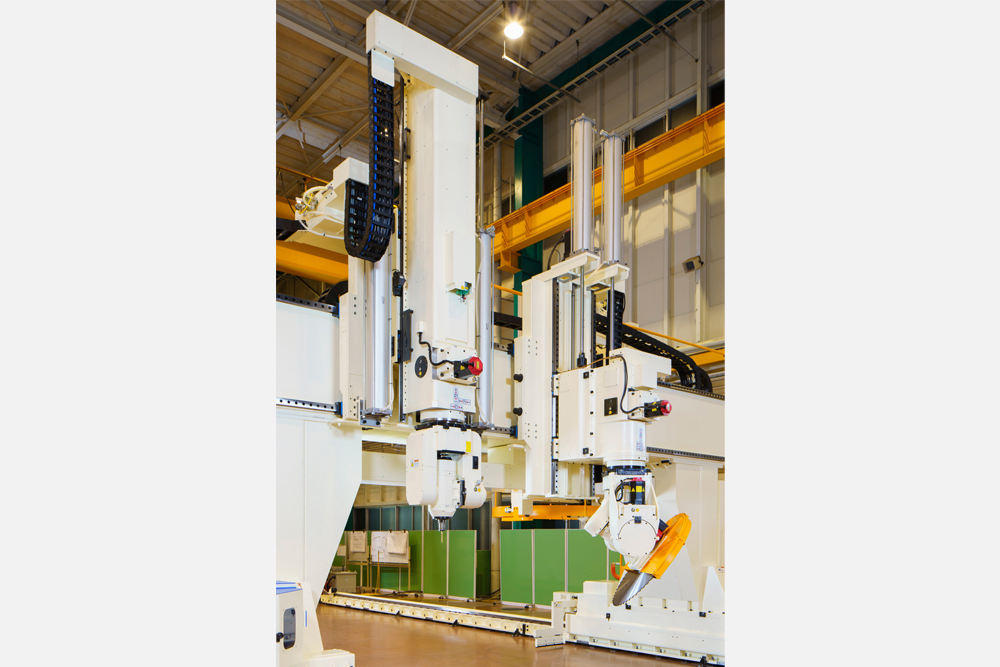

主軸 No.1 7.5/11kw 5軸ヘッド(ACスピンドル) BBT40 max.18,000min-1オイルミスト潤滑 油冷方式
高速/低速自動切換え式 正転/逆転指令可

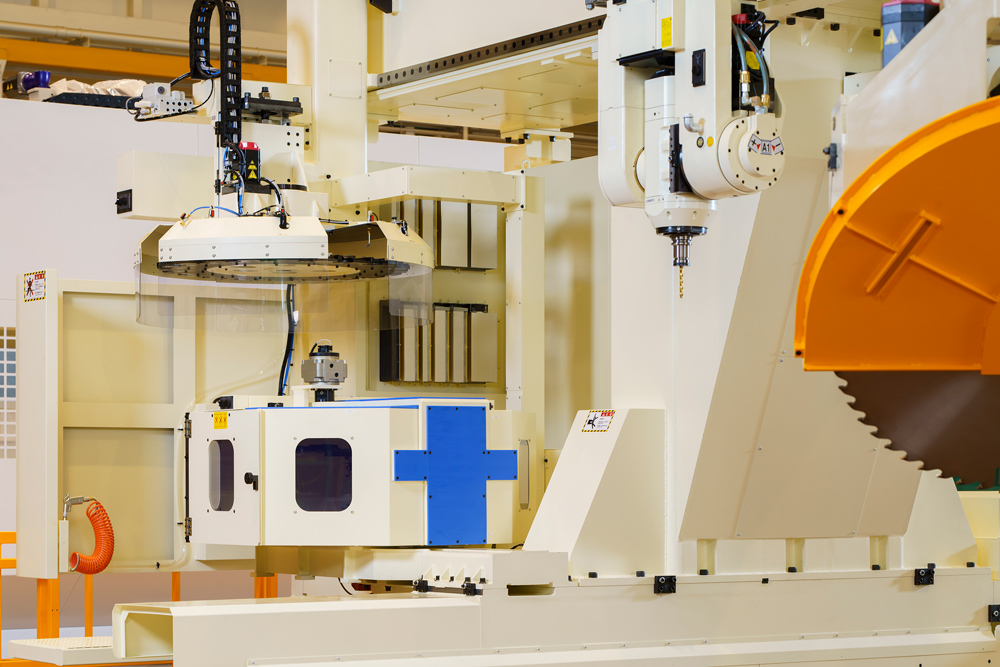

2段式 30本マガジン(上部20本 下部10本)

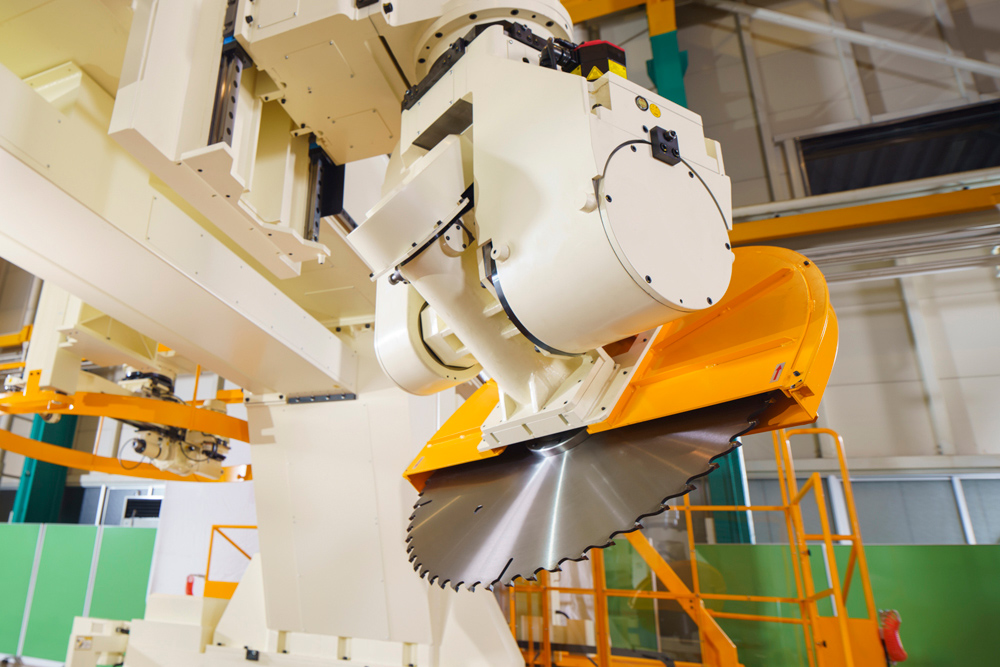

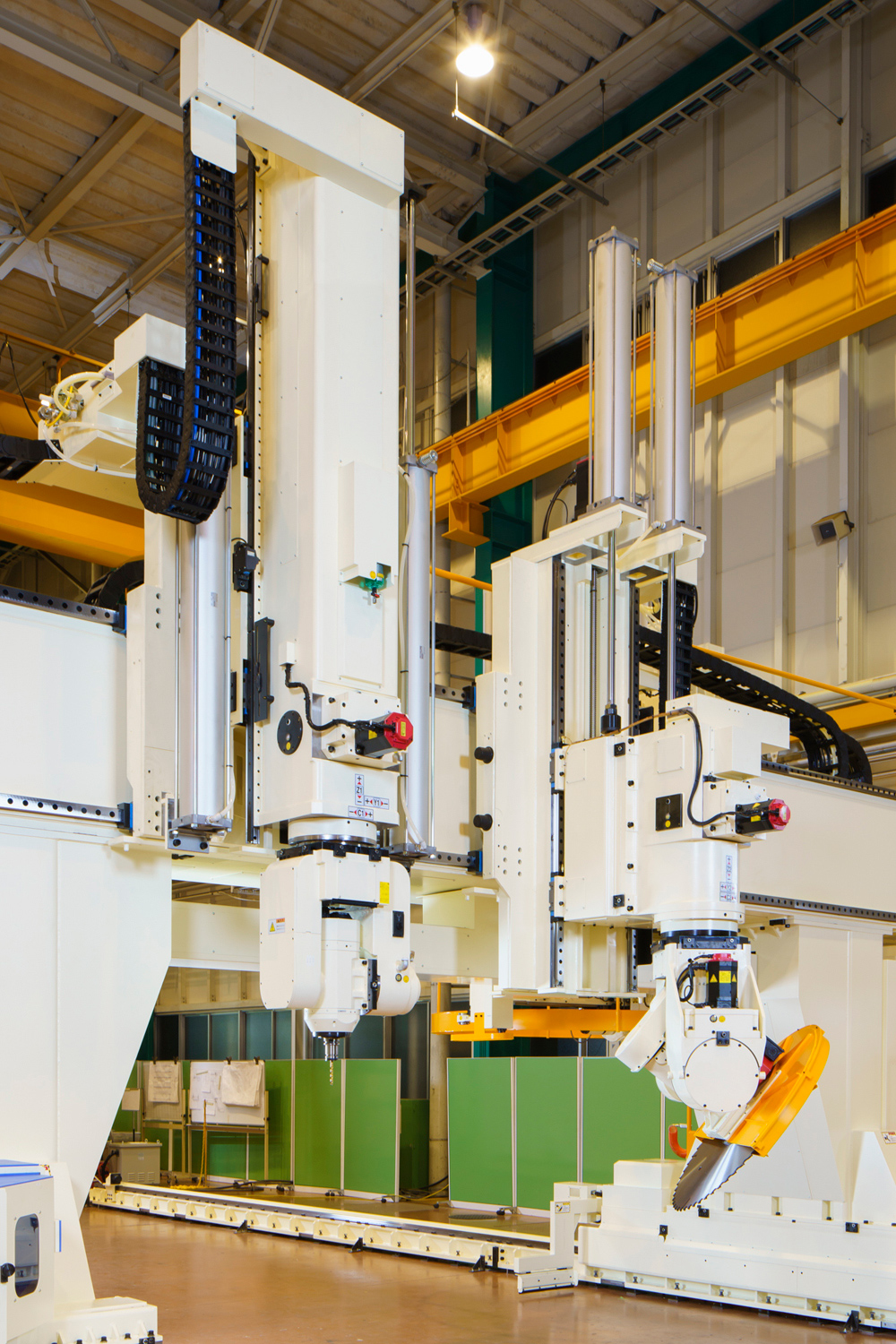

No.2 7.5/11kw サーボ旋回傾斜鋸軸(ACスピンドル) 750rpm
鋸径φ1,000mm 締代10mm 水平スリット加工兼用
No.3 3.7kw サーボ旋回水平ドリル軸 1500rpm ドリル径max.φ40mm (付替) 振れ止め付
工具長max.1,085mm
No.4 2.2kwサーボ旋回水平チェンノミ軸×2(#3水平ドリル軸の反対に取付)
No.5 3.7kw垂直ドリル軸 1500rpm ドリル径max.φ36mm (付替) 振れ止め付
工具長max.1,085mm
テーブル 材料固定治具はユーザー様手配
加工エリア 3,000mm×12,000mm
ストローク
早送り速度
X、U1(ガントリー) 18000mm・24m/min
Y1(#1左右) 5550mm・24m/min C1(#1旋回) ±180°・3000°/min
Z1(#1上下) 1500mm・10m/min A1(#1傾斜) ±90°・3000°/min
Y2(#2左右) 5550mm・24m/min C2(#2旋回) ±180°・1000°/min
Z2(#2上下) 1100mm・10m/min A2(#2傾斜) 0~90°・1000°/min
Y3(#3,4左右) 6100mm・24m/min C3(旋回) ±180°・1000°/min
Z3(#3,4左右) 1000mm・10m/min U3(ドリル軸) 700mm・10m/min
Z4(#5上下) 700mm・10m/min U4(ドリル軸) 700mm・10m/min

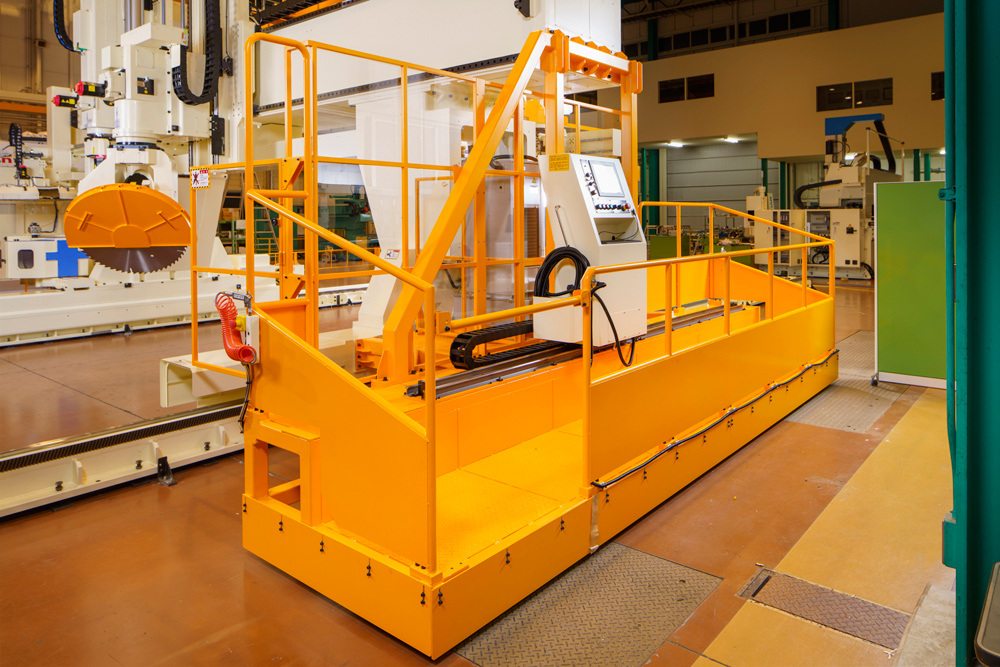

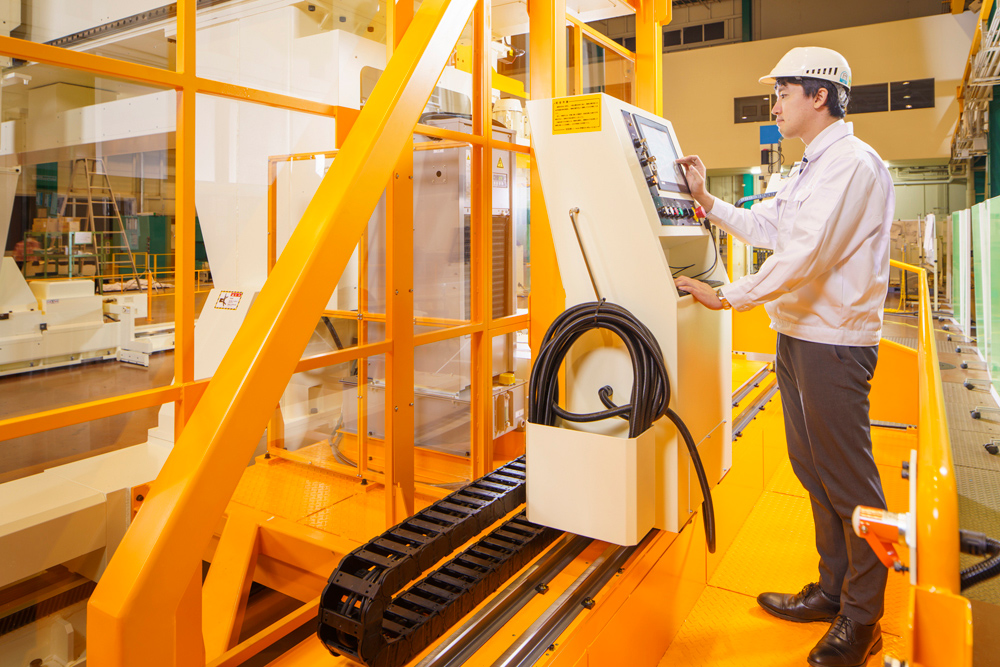

その他 NC装置 HEIAN-FANUC
所用圧縮空気 0.5MPa
機械本体寸法 12,800mm×26,500mm×5,900mm

*#3、#5主軸用深穴ドリルは振れ止め交換式

*切削屑スクレーパ付(移動時、固定集塵ホッパーに切屑を集める)
