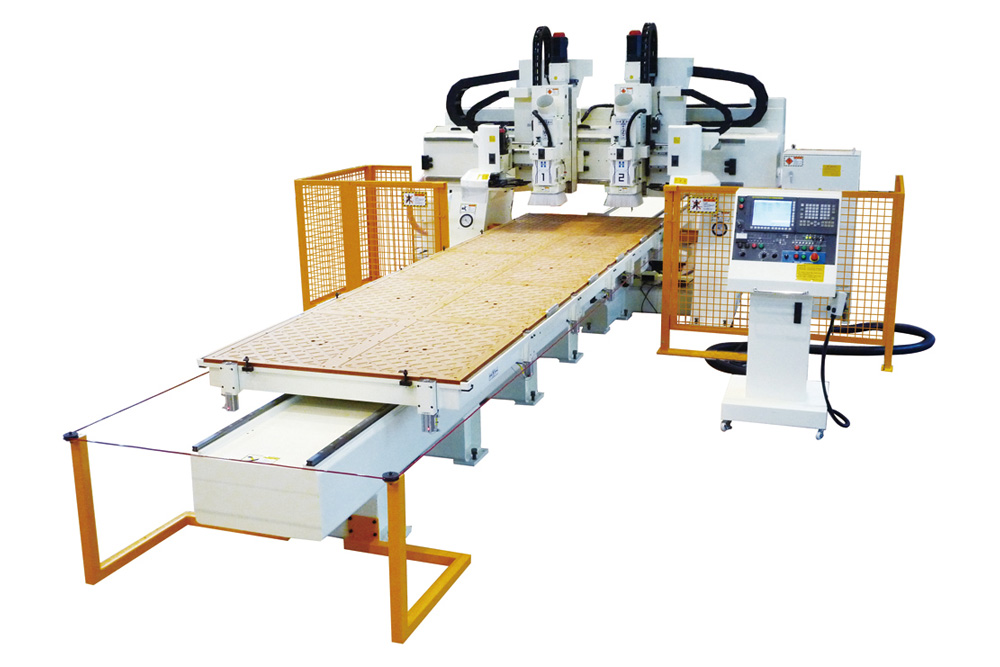

・長尺、幅広、シースルー階段など、様々な仕様の階段づくりにスピーディーに対応します。
・左右対称同時2枚加工。正逆回転で、加工物の欠け防止対策もされています。
| 主軸 | No.1 | 7.5/8.8kW(ｵｲﾙﾐｽﾄ) 18,000-1正逆指令 NT35 |
| ﾏｶﾞｼﾞﾝ8本 | ||
| No.2 | 7.5/8.8kW(ｵｲﾙﾐｽﾄ) 18,000-1正逆指令 NT35 | |
| ﾏｶﾞｼﾞﾝ8本 | ||
| 軸間 | #1-#2 Min.350mm | |
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 1,300mm x 5,000mm (吸着式縦長ﾃｰﾌﾞﾙ)吸着2分割 |
| 吸着ﾌﾞﾛｱ | 5.5kW x 2 | |
| ｽﾄﾛｰｸ･ 早送り速度 | X軸(No.2ﾍｯﾄﾞ左右) | 950mm･30m/min *ﾗｯｸ駆動 |
| U軸(No.1ﾍｯﾄﾞ左右) | 650mm･30m/min *ﾗｯｸ駆動 | |
| Y軸(ﾃｰﾌﾞﾙ前後) | 5,200mm･30m/min *ﾗｯｸ駆動 | |
| Z軸(No.2ﾍｯﾄﾞ上下) | 250mm･10m/min | |
| W軸(No.1ﾍｯﾄﾞ上下) | 250mm･10m/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 4,050mm x 10,490mm x 2,470mm |
