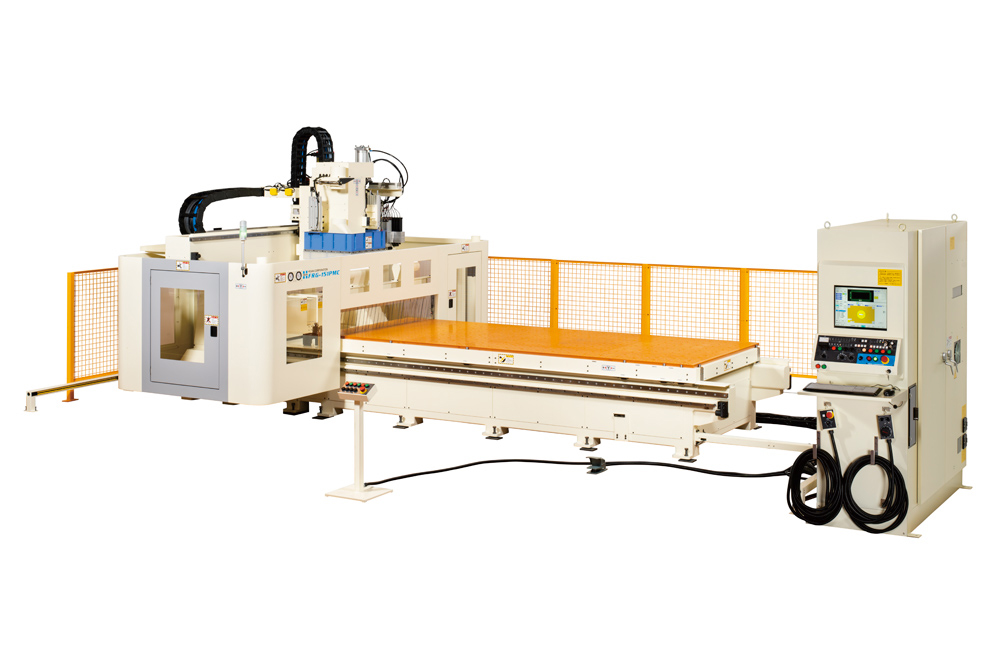

FRG-151PMC-1331 ガントリ型複合マシニング FRG-151PMC-1331
SPEC 製品仕様 SPEC

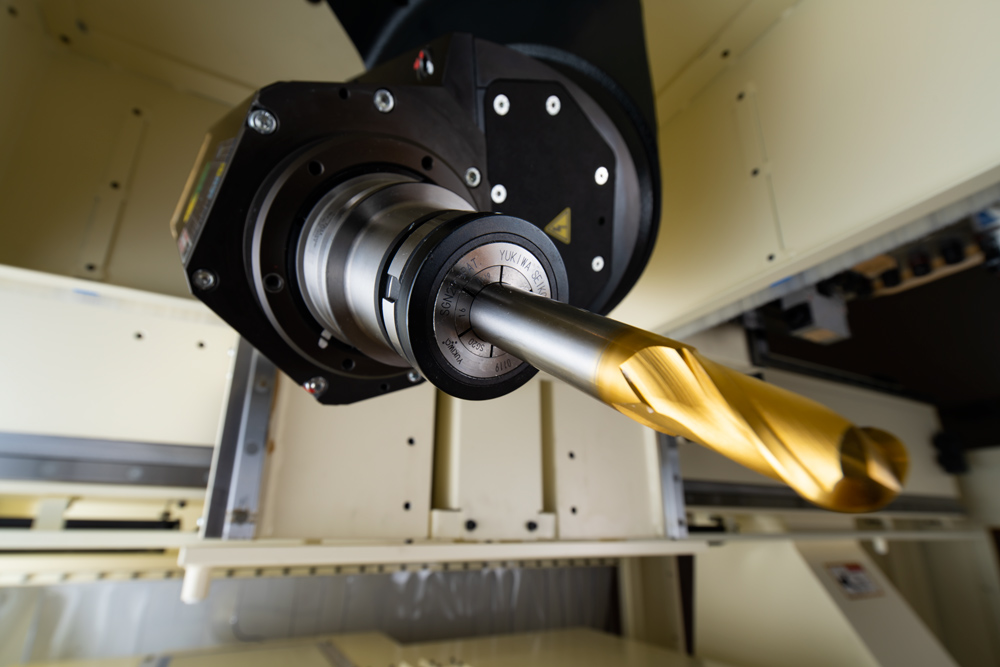

主軸 No.1 7kW(グリス封入式) 20,000min-1 HSK63F 正転/逆転

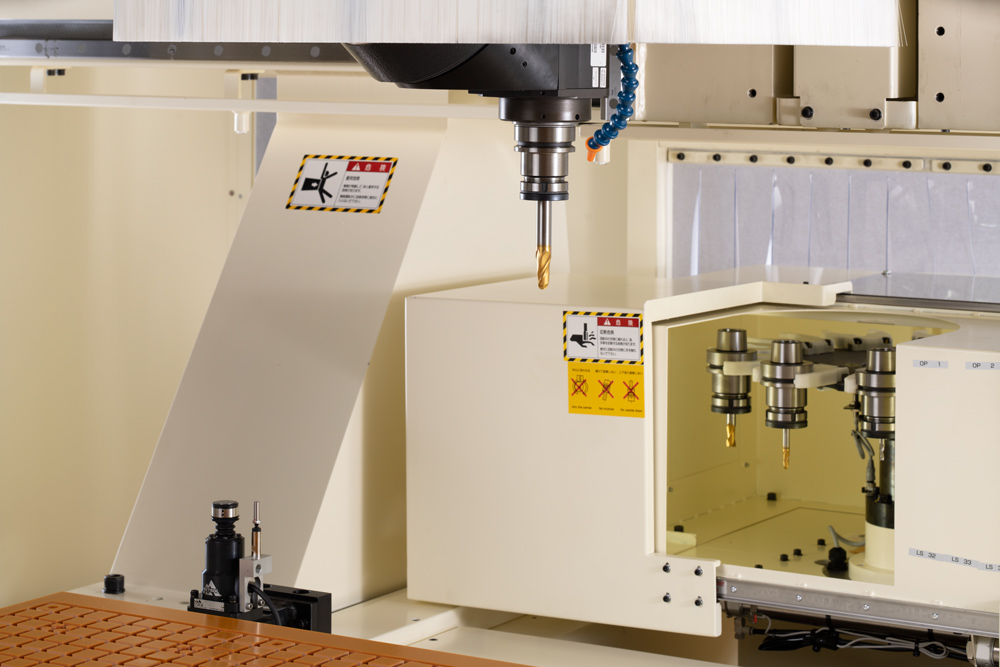

メインマガジン:12本
サブマガジン:1本(鋸専用) 工具径φ305
No.2 1.7kW 32mmピッチフレキシブルボーリング軸 6,000min-1 (垂直軸)
垂直軸:X平行7軸, Y平行11軸
水平ボーリング軸:X平行1軸, Y平行2軸
鋸軸 鋸径φ120 Y軸方向1軸 軸端φ10

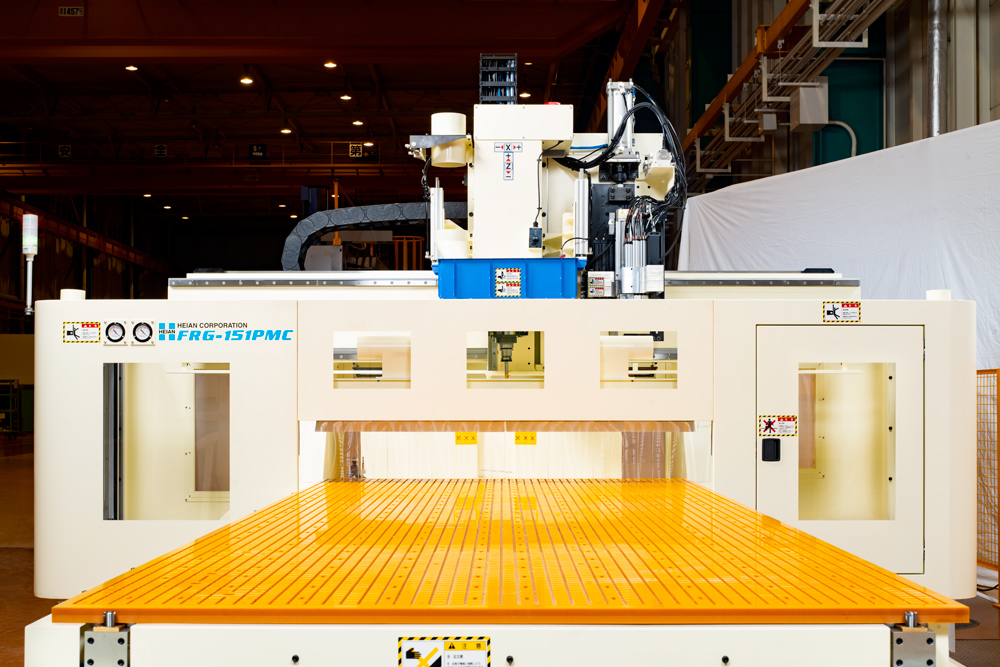

テーブル サイズ 1,520mm x 3,715mm 吸着式縦長テーブル(上面ベークライト取付)
吸着ブロア 5.5kW×2
ストローク・ 早送り速度 X軸(主軸左右) 2,485mm・50m/min
Y軸(ビーム前後) 4,295mm・80m/min
Z軸(主軸上下) 580mm・20m/min
A軸(No.1主軸傾斜) ±360゚・5340゚/min
C軸(No.1主軸旋回) ±360゚・5340゚/min
その他 NC装置 HEIAN-FANUC
所要圧縮空気 0.5MPa
機械本体寸法 4,150mm x 7,710mm x 2,700mm
*可搬式工具長自動測定装置取付
*テーブルに昇降式位置決めピン取付(テーブル左側x5, 手前側x2, 内側x4)
*テーブル上面にベークライト取付(マトリックス模様)
