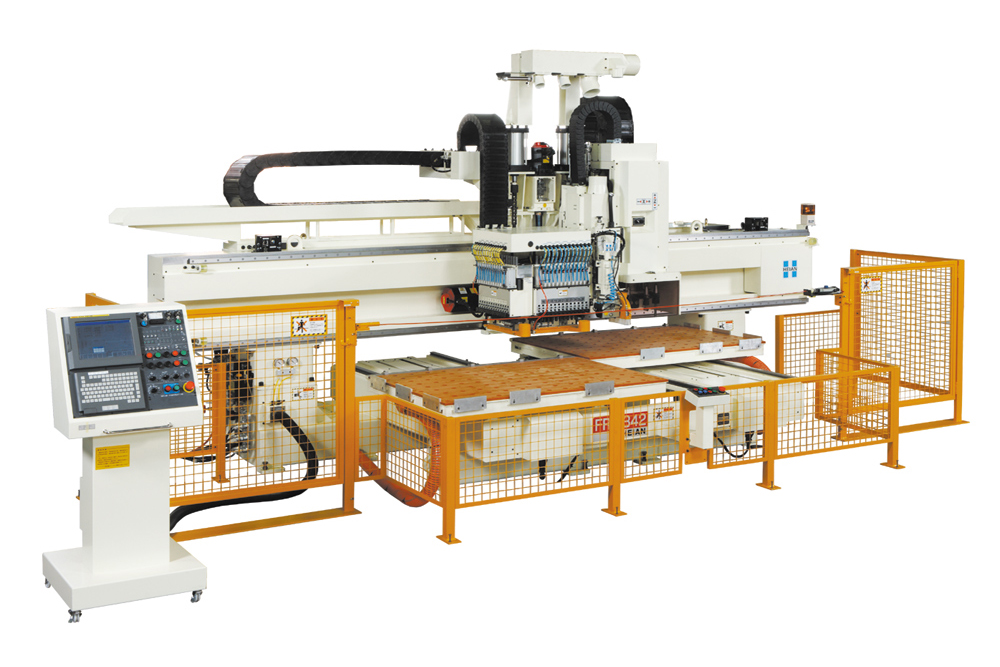

・ツインテーブルを採用することで、段取り作業と切削加工の連続した作業が可能。また、テーブルの同期制御により、長尺物加工にも対応できます。
・オプションで丸鋸や水平ボーリング搭載可能。
| 主軸 | No.1 | 2.2kW L型ﾌﾚｷｼﾌﾞﾙﾎﾞｰﾘﾝｸﾞ 3,800min-1（50Hz) |
| 縦列30mmﾋﾟｯﾁ x 10(垂直7+水平3),横列30mmﾋﾟｯﾁ x 12(垂直11+水平1) | ||
| No.2 | 7.5/8.8kW ATCﾙｰﾀ軸(ｵｲﾙﾐｽﾄ式) 18,000min-1NT35 | |
| ﾏｶﾞｼﾞﾝ 8本 | ||
| No.3 | 1.8kW 90ﾟ旋回鋸軸 5,000min-1 | |
| 鋸径φ180mm /軸径φ20mm/締代3mm/切断厚10mm | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 1,490mm x 1,000mm x 2 (吸着ﾌﾞﾛｯｸ式横長ﾃｰﾌﾞﾙ) |
| 吸着ﾌﾞﾛｯｸ4列/ﾃｰﾌﾞﾙ(計8列)，上面吸着用丸座ぐり付樹脂ﾌﾟﾚｰﾄ | ||
| 昇降式ｽﾄｯﾊﾟ24個(No.1･5左側面･No.4･8右側面各2，各ﾌﾞﾛｯｸ前後各1) | ||
| 吸着ﾌﾞﾛｱ | 5.5kW x 2 | |
| ｽﾄﾛｰｸ 早送り速度 | X軸(ﾍｯﾄﾞ左右) | 3,950mm ･ 80m/min |
| Y･V軸(ﾃｰﾌﾞﾙ前後) | 1,440mm ･ 50m/min | |
| Z軸(ﾍｯﾄﾞ上下) | 150mm ･ 10m/min | |
| その他 | 対話ｿﾌﾄ | HEIAN-PRO |
| NC装置 | HEIAN-FANUC | |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 5,640mm x 3,500mm x 2,950mm |
