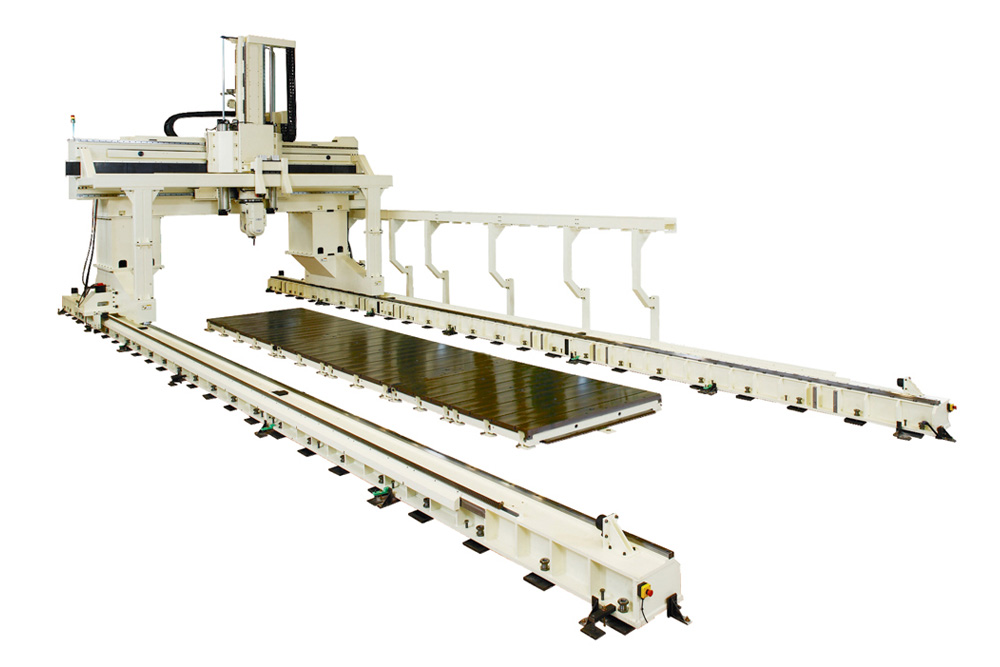

3Dモデル用5軸ガントリーマシンNG-151MC-10020
・水槽試験用の船型モデルを加工する機械です。
・大型船のスケールモデルも高速かつきれいに仕上げます。
| 主軸 | No.1 | 7.5/11kW(ｵｲﾙﾐｽﾄ式) 20,000min-1BBT40 油冷 高速／低速 |
| ﾏｶﾞｼﾞﾝ16本 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 2,000mm x 10,000mm (T溝付縦長ﾃｰﾌﾞﾙ) |
| T溝幅18mm，左右方向ﾋﾟｯﾁ500mm x 19 | ||
| ｽﾄﾛｰｸ・ 早送り速度 | X軸(ｶﾞﾝﾄﾘｰ前後) | 12,500mm･24m/min |
| Y軸(ﾍｯﾄﾞ左右) | 3,200mm･24m/min | |
| Z軸(ﾍｯﾄﾞ上下) | 1,600mm･15m/min | |
| A軸(主軸ﾓｰﾀ傾斜) | ±120ﾟ･5,400ﾟ/min | |
| C軸(主軸ﾓｰﾀ旋回) | ±270ﾟ･5,400ﾟ/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 0.5MPa | |
| 機械本体寸法 | 17,000mm x 6,970mm x 6,200mm |
