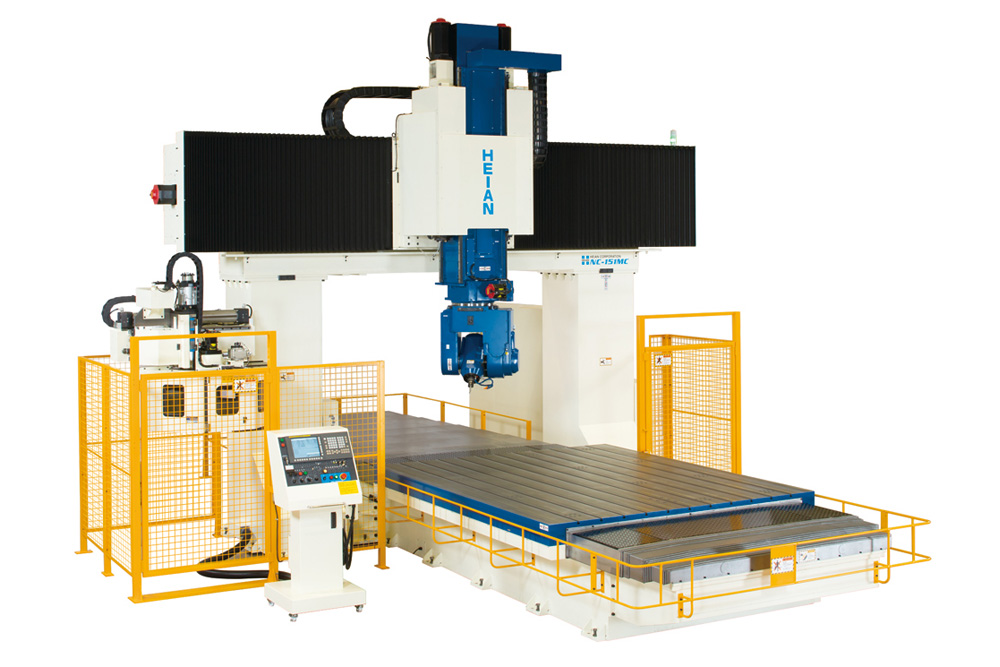

高精度5軸モデル成形機NC-151MC-2530/M
・自由自在なモデル成型を追求した同時5軸マシニングセンタです。
・Z軸4本レール、ツインサーボ(同期制御)を採用し、ワンランク上の切削肌を実現。
| 主軸 | No.1 | 11/7.5kW(ｵｲﾙﾐｽﾄ式) 18,000min-1BBT40 油冷 高速／低速切替 |
| ﾏｶﾞｼﾞﾝ20本 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 2,500mm x 3,000mm T溝付縦長ﾃｰﾌﾞﾙ(溝幅14mm,前後方向ﾋﾟｯﾁ200mm) |
| ｽﾄﾛｰｸ 早送り速度 | X軸(ﾃｰﾌﾞﾙ前後) | 3,800mm･30m/min |
| Y軸(ﾍｯﾄﾞ左右) | 3,300mm･30m/min | |
| Z軸(ﾍｯﾄﾞ上下) | 1,000mm･10m/min | |
| B軸(主軸傾斜) | ±105ﾟ･3000ﾟ/min | |
| C軸(主軸旋回) | ±270ﾟ･3000ﾟ/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 6,116mm x 8,827mm x 5,290mm |
