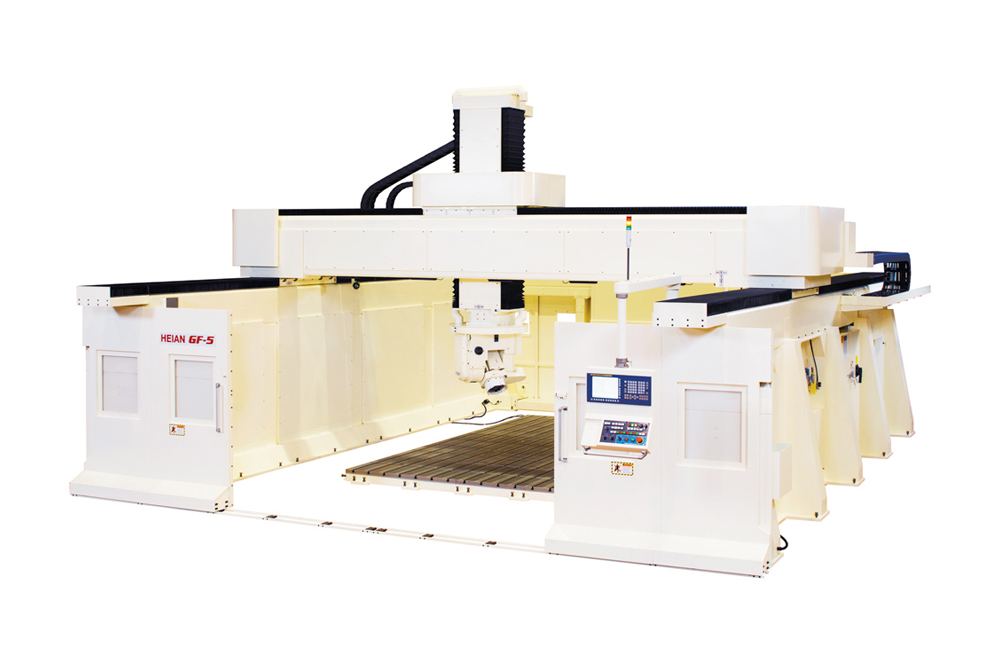

5軸ガントリーフロント形マシニングセンタGF-151MC-3050
・モデル成形、カーボン、樹脂、アルミ加工に最適。
・門幅、ガントリー移動量ともお客様の仕様にカスタマイズが可能。
| 主軸 | No.1 | 15/11kW (ｵｲﾙﾐｽﾄ式) 20,000-1BBT40 低速/高速切替 油冷 |
| ﾏｶﾞｼﾞﾝ32本 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 3,000mm x 5,000mm Tｽﾄｯﾄﾃｰﾌﾞﾙ 溝幅18mm 溝ﾋﾟｯﾁ200mm |
| ｽﾄﾛｰｸ 早送り速度 | X1･X2軸(ｶﾞﾝﾄﾘｰ前後) | 6,500mm･30m/min |
| Y軸(ﾍｯﾄﾞ左右) | 4,500mm･30m/min | |
| Z1･2軸(ﾍｯﾄﾞ上下) | 1,000mm･20m/min | |
| A軸(主軸傾斜) | ±110ﾟ･5000ﾟ/min(集塵機構取付時は±90ﾟ) | |
| C軸(主軸旋回) | ±270ﾟ･5000ﾟ/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 7,500mm x 11,200mm x 4,920mm |
