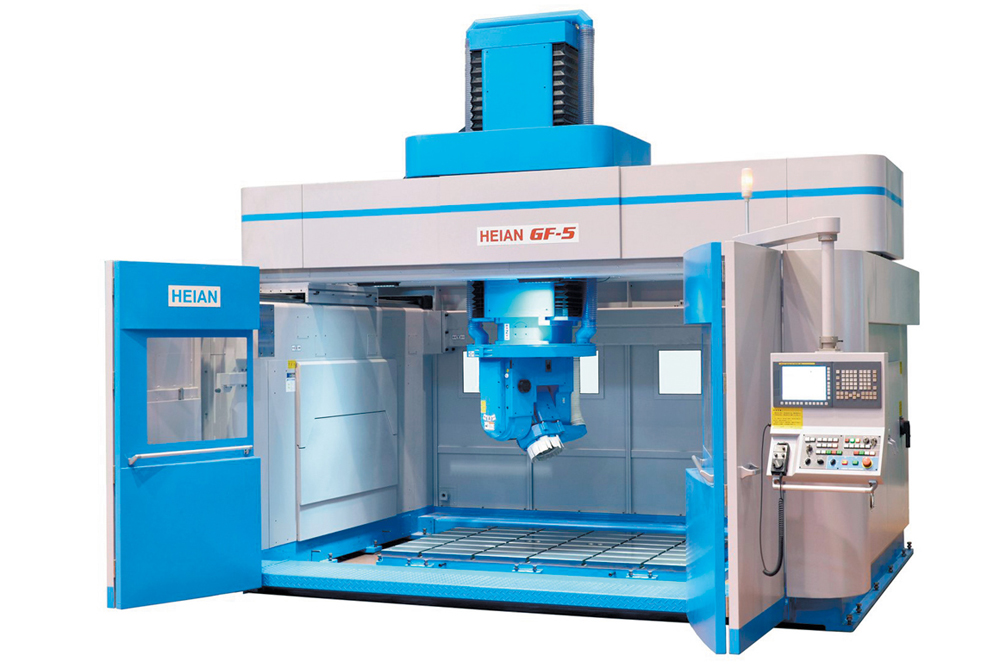

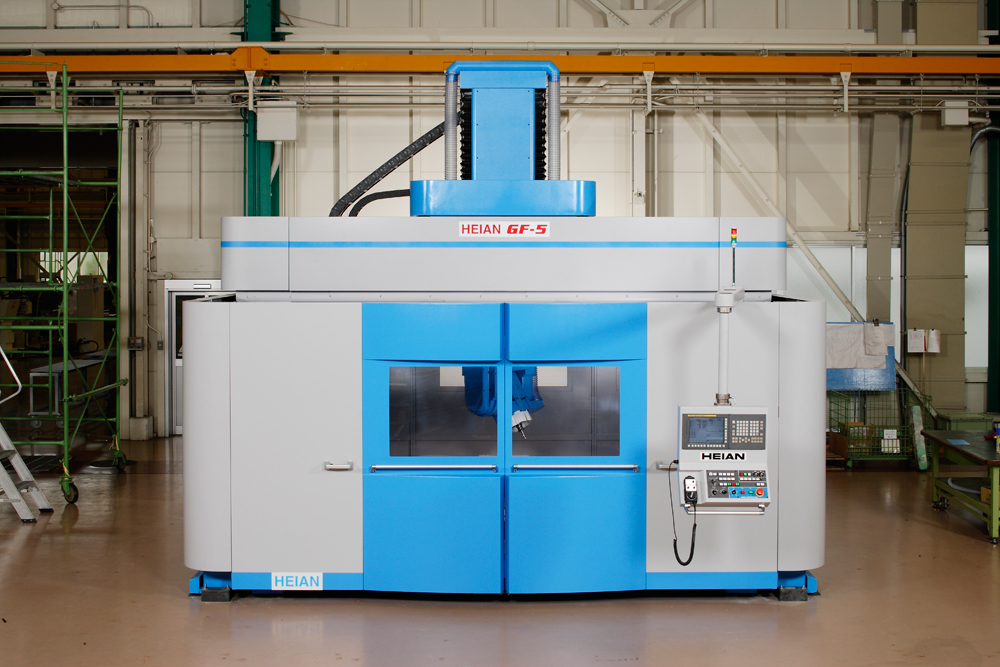

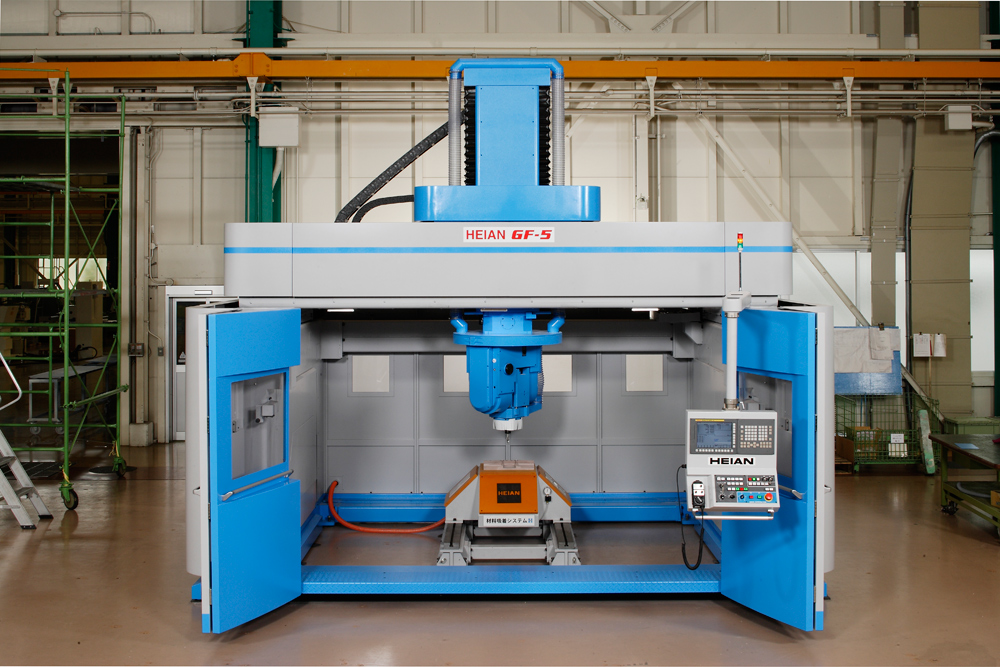

5軸ガントリーフロント形マシニングセンタGF-151MC-2214
・モデル成形、カーボン、樹脂、アルミ加工に最適。
・門幅、ガントリー移動量ともお客様の仕様にカスタマイズが可能。
| 主軸 | No.1 | 15/11KW (ｵｲﾙﾐｽﾄ式) 20,000r.p.m NT40 低速/高速切替 油冷 |

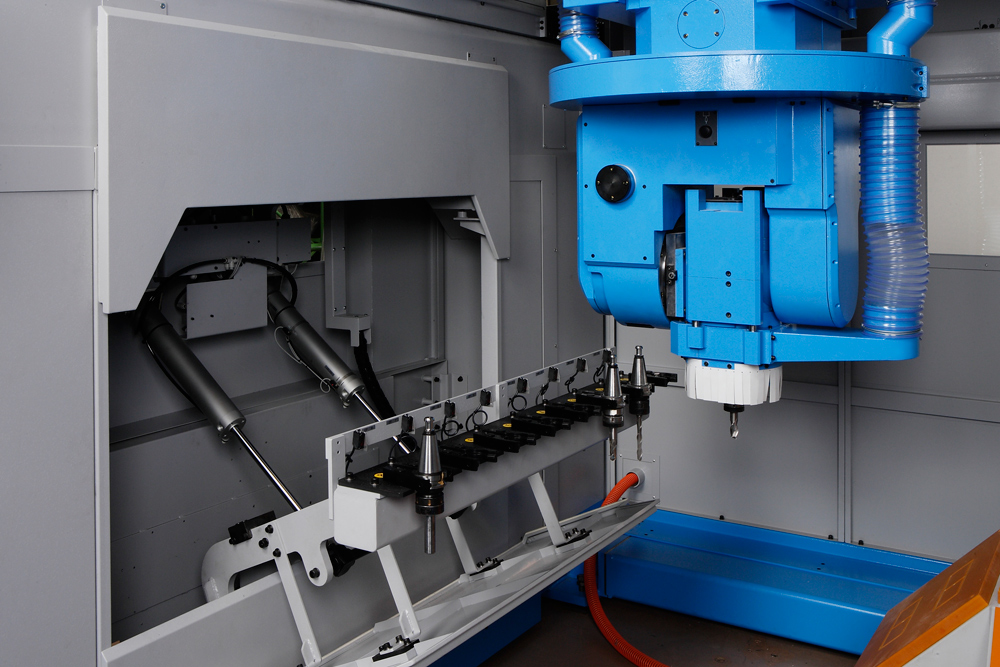

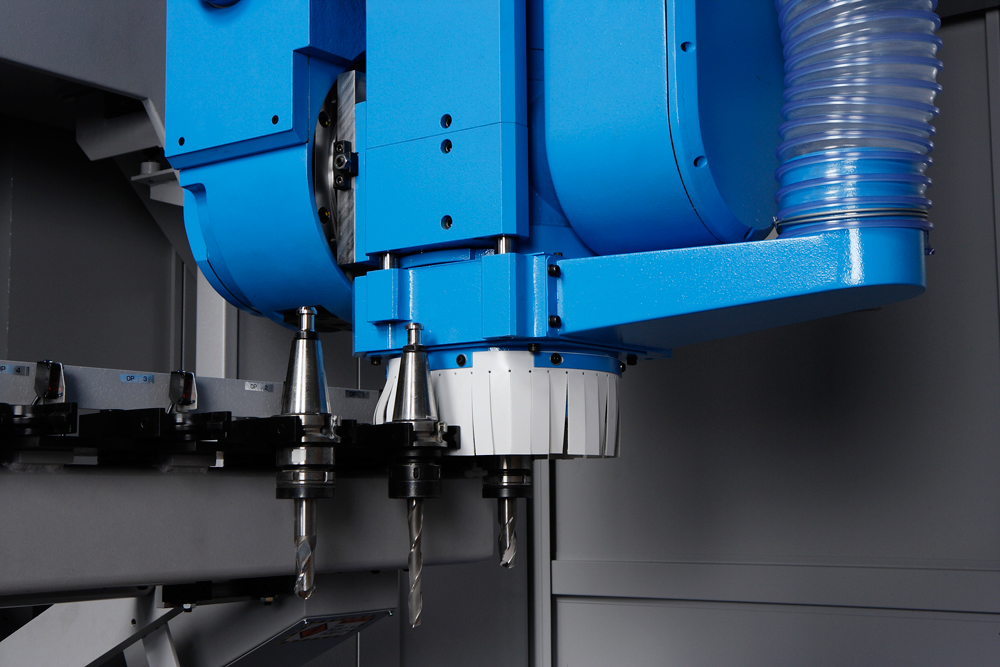

| ﾏｶﾞｼﾞﾝ8本 | ||
| ﾃｰﾌﾞﾙ | ｻｲｽﾞ | 2200mm x 1400mm 展示会対応型ﾃｰﾌﾞﾙ |
| 吸着ﾌﾞﾛｱ | 2.2KW x 1 | |
| ｽﾄﾛｰｸ 早送り速度 | X1･X2軸(ｶﾞﾝﾄﾘｰ前後) | 1400mm･30m/min |
| Y軸(ﾍｯﾄﾞ左右) | 2200mm･30m/min | |
| Z1･2軸(ﾍｯﾄﾞ上下) | 800mm･20m/min | |

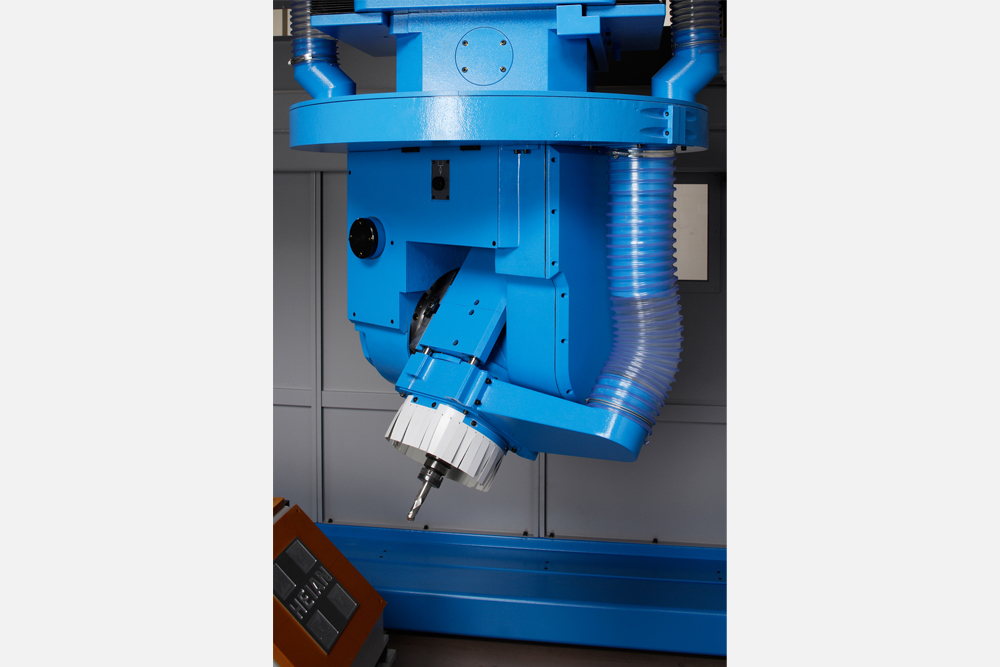

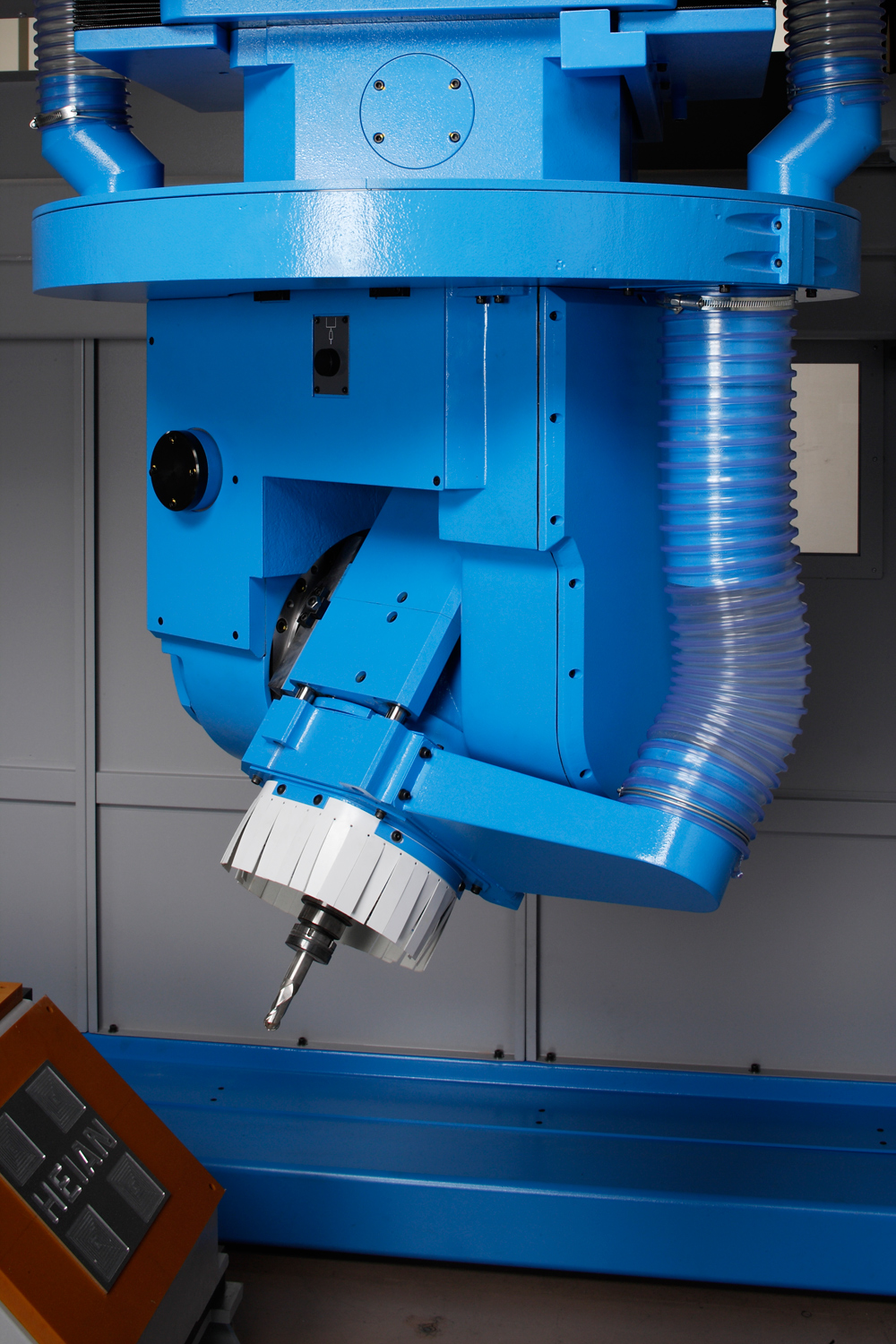

| A軸(主軸傾斜) | ±90ﾟ･5000ﾟ/min | |
| C軸(主軸旋回) | ±270ﾟ･5000ﾟ/min | |
| その他 | NC装置 | HEIAN-FANUC |
| 所要圧縮空気 | 5kg/cm2 | |
| 機械本体寸法 | 4680mm x 3460mm x 4250mm | |
| *集塵機構 | *主軸端にｴｱｰ吹付けﾉｽﾞﾙ取付 | |
| *ﾐｽﾄ回収装置 | *3連式ｼｸﾞﾅﾙﾀﾜｰ取付 | |
| *ﾋﾞｰﾑ下部に照明 | *工具長測定装置付(ﾃｰﾌﾞﾙ上に手動ｾｯﾄ) |
